亢特科技提供APD雪崩光电探测模块采用进口高增益、快速响应、低暗电流的APD雪崩光电二极管，内部集成了低噪声宽带跨阻放大器、升压以及温度补偿电路，具有高增益、高灵敏度等特点。模块供电为正12V，输入光接口可选光纤接口或者空间入射。光纤接口为单模和多模光纤通用接口；空间入射时多种光敏面可选，并且标配用于外接光学天线的外螺纹转接件；电信号由SMA端口输出，非常适合弱光信号的探测和短脉冲信号的测量，主要应用于皮秒光脉冲检测、光学检测、激光通信、激光雷达及光纤传感系统等领域。
联系电话：13701706604、021-60792558、021-61111380
产品特点
多个系列产品
Si APD光探测模块
InGaAs APD光探测模块
拉曼测温用双通道APD光探测模块
空间耦合数字通信用APD光探测模块
3dB带宽最高可达10G
响应时间Min.<35ps
集成升压以及温度补偿电路
低噪声、高增益
φ20mm外螺纹接光学天线
配有M4内螺纹固定孔
单电源供电
结构紧凑47x42x26mm
SMA输出
可以定制
应用领域
皮秒光脉冲探测
激光雷达
激光通信
光纤传感系统
光学检测
OTDR
可选项
光敏面
带宽
增益
耦合方式
软件调节增益
数字TTL电平输出
|
Si APD光探测模块 |
||||||
|
型号 |
APDM-1G-S |
APDM-500M-S |
APDM-200M-S |
APDM-100M-S |
APDM-10M-S |
|
|
探测器类型 |
Si / APD |
|||||
|
光输入 |
Free Space or FC/APC |
|||||
|

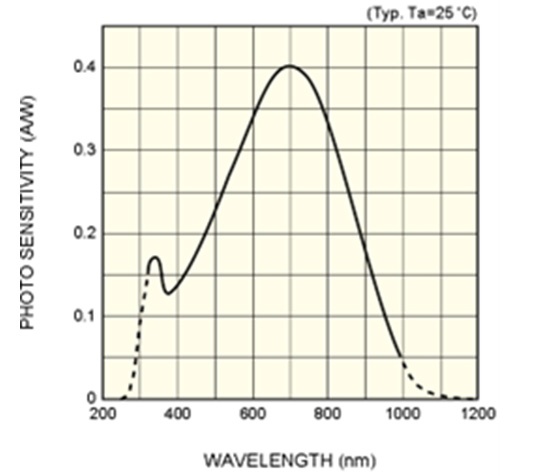

波长范围 |
400~1100nm |
|||||
|
峰值响应度 |
50A/W@800nm, M=100 |
|||||
|
光敏面直径 |
200um |
500um |
||||
|
带宽 (3dB) |
30K~1GHz |
350MHz |
200M |
100M |
10M |
|
|
转换增益 |
1x105 V/W |
1x105 V/W |
2x106 V/W |
2.5x106 V/W |
20x106 V/W @1064nm |
|
|
上升时间 |
0.4ns |
0.9ns |
1.8ns |
3.5ns |
35ns |
|
|
饱和光功率 |
14uW |
36uW |
1.8uW |
1.5uW |
150nW |
|
|
耦合方式 |
AC耦合 |
DC耦合 |
||||
|
跨阻 |
50Ω |
|||||
|
等效噪声功率NEP |
0.52pw/√Hz |
0.8pw/√Hz |
0.21 pw/√Hz |
0.13 pw/√Hz |
0.05 pw/√Hz |
|
|
总输出噪声电压 |
12mV |
9mV |
36mV |
20 mV |
18mV |
|
|
|
|
|
|
|
|
|
|
Si APD光探测模块 |
Si APD光探测模块(1064nm增强型) |
||
|
型号 |
APDM-400M-S-0.2 |
APDM-5M-S-1mm |
APDM-BW-1064 |
|
探测器类型 |
Si / APD |
Si / APD 1064nm增强型 |
|
|
光输入 |
Free Space |
||
|
波长范围 |
400~1100nm |
||
|
响应度 |
55A/W@850nm, M=100 |
45A/W@1064nm,M=100 |
|
|
光敏面直径 |
200um |
1mm |
800um |
|
带宽 (3dB) |
400MHz |
5MHz |
10MHz |
|
转换增益 |
2x105 V/W |
5x106 V/W |
16x106 V/W @1064nm |
|
上升时间 |
0.9ns |
70ns |
35ns |
|
饱和光功率 |
18uW |
1.8uW |
180nW |
|
耦合方式 |
DC耦合 |
||
|
输出阻抗 |
50Ω |
||
|
等效噪声功率NEP |
0.5 pw/√Hz |
0.09 pw/√Hz |
0.06 pw/√Hz |
|
总输出噪声电压 |
12mV |
6 |
18mV |
|
InGaAs APD光探测模块（光纤输入） |
|||||
|
型号 |
APDM-BW-I-FA |
||||
|
探测器类型 |
InGaAs / APD |
||||
|
光输入 |
光纤FC/APC |
||||
|
波长范围 |
800~1700nm |
||||
|
峰值响应度 |
9.5A/W@1550nm M=10 |
||||
|
光敏面直径 |
75um |
||||
|
带宽 (3dB) |
10MHz |
100MHz |
200 MHz |
500 MHz |
30K~1.5GHz |
|
转换增益 |
2×106 V/W |
4×105 V/W |
3×105 V/W |
1.4x104 V/W |
1.4x104 V/W |
|
上升时间 |
35ns |
3.5ns |
1.8ns |
0.7ns |
0.2ns |
|
饱和光功率 |
225 nW |
9uW |
12µW |
270µW |
140µW |
|
耦合方式 |
DC耦合 |
AC耦合 |
|||
|
输出阻抗 |
50Ω |
||||
|
等效噪声功率NEP |
0.25 pw/√Hz |
0.83 pW/√Hz |
1.4 pW/√Hz |
2.2 pw/√Hz |
1.8 pw/√Hz |
|
总输出噪声电压 |
9mV |
20mV |
36mV |
4mV |
6mV |
|
InGaAs APD光探测模块（空间输入） |
||||
|
型号 |
APDM-BW-I-FS |
|||
|
探测器类型 |
InGaAs / APD |
|||
|
光输入 |
空间光输入 |
|||
|
波长范围 |
800~1700nm |
|||
|
峰值响应度 |
9.5A/W@1550nm M=10 |
|||
|
光敏面直径 |
200um |
200um |
500um |
500um |
|
带宽 (3dB) |
30K~1.5GHz |
200MHz |
150 MHz |
75MHz |
|
转换增益 |
1.4x104V/W |
3x105V/W |
2x105V/W |
2x105V/W |
|
上升时间 |
0.2ns |
1.8ns |
2.3ns |
4.6ns |
|
饱和光功率 |
140µW |
12µW |
18µW |
15uW |
|
耦合方式 |
AC耦合 |
DC耦合 |
||
|
输出阻抗 |
50Ω |
|||
|
等效噪声功率NEP |
2.46 pW/√Hz |
1.5 pW/√Hz |
1.4 pW/√Hz |
1.44 pW/√Hz |
|
总输出噪声电压 |
8mV |
38 mV |
20mV |
15mV |
通用参数
|
参数 |
典型值 |
备注 |
|
输出电信号接口 |
SMA(Female) |
|
|
输出直流偏置 |
+/-3mV |
No input |
|
最大输出电压 |
3.6V |
高阻 |
|
1.8V |
50Ω |
|
|
电源接口 |
2p航空插头 |
|
|
供电 |
DC 12V |
工作电压 |
|
<150mA |
工作电流 |
|
|
光损伤阈值 |
10mW |
CW or 峰值功率 |
|
工作温度 |
-20~65℃ |
|
<
